Blendenberechnung für Reflektorsysteme

Berechnung durchgeführt (23.10.2026, 23:37:16 Uhr).

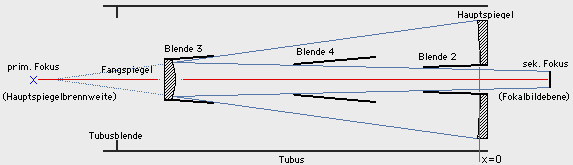

Schnitt durch das Reflektorsystem: Tubus mit Haupt- und Fangspiegel, den Blenden 2, 3 und 4, Tubusblende, primärem und sekundärem Fokus.
HauptspiegeldurchmesserFreier Durchmesser des Hauptspiegels, also die Öffnung des Teleskops. Von diesem Wert gehen alle Blendenberechnungen aus. , FokalbilddurchmesserDurchmesser des Feldes in der Bildebene, das voll ausgeleuchtet werden soll. Je grösser das Feld, desto grösser fallen Fangspiegel und Blenden aus. HauptspiegelbrennweiteBrennweite des Hauptspiegels allein, ohne den Fangspiegel. Dieser verlängert sie zur Systembrennweite; das Verhältnis beider ist der Vergrösserungsfaktor. TubuslängeLänge des Tubus. Ohne diesen Wert lässt sich die Tubusblende nicht berechnen - wie alle sieben Eingabefelder darf er nicht leer bleiben. SystembrennweiteBrennweite des ganzen Systems, also nach der Verlängerung durch den Fangspiegel. Sie muss grösser sein als die Hauptspiegelbrennweite. Abstand sek. Fokus <-> HauptspiegelAbstand des sekundären Fokus vom Hauptspiegel, also wie weit der Fokus hinter dem Hauptspiegel liegt. Er muss kleiner sein als die Systembrennweite.
Konstruktion
Spiegelabstand:SpiegelabstandDer Spiegelabstand gibt den Abstand zwischen Haupt- und Fangspiegel an. Er ergibt sich aus beiden Brennweiten und dem Abstand des sekundären Fokus.
780,00
Max Hauptspiegelbohrung:Max. HauptspiegelbohrungGrösste Bohrung im Hauptspiegel, die im ganzen Bildfeld noch im Schatten des Fangspiegels liegt und deshalb kein Licht kostet.
44,00
Tubusblenden-Ø:TubusblendendurchmesserInnendurchmesser, den die Tubusblende haben muss, damit sie das voll ausgeleuchtete Feld nicht beschneidet. Er wächst mit der Tubuslänge.
204,50
Fangspiegelparameter
Vergrösserungsfaktor:
4,00
Krümmungsradius:
586,67
Hyperbelhalbachse:
330,00
Durchmesser:
47,90
Flächen-Obstruktion:
5,74%
Bildfeldwinkel:
0,29
Blendenparameter (alle Angaben in mm)
Ø Blende 3:
108,17
x1, Blende 3:
470,92
Ø Blende 2:
26,58
x1, Blende 2:
107,47
Bauhöhe Blende 2:
107,47
Flächen-Obstruktion Blende 3:
29,25%
Bauhöhe Blende 3:
309,08
Blendenparameter (alle Angaben in mm)
Ø Blende 2:
26,58
x1, Blende 2:
107,47
Bauhöhe B2:
107,47
Ø Blende 3:
60,26
x1, Blende 3:
716,60
Bauhöhe B3:
63,40
Flächen-Obstruktion Blende 3:
9,08%
Ø1, Blende 4:
39,05
x1, Blende 4:
500,73
Bauhöhe B4:
253,67
Ø2, Blende 4:
57,92
x2, Blende 4:
247,06
Sekundärfokus
astigm. Differenz (Seidelsumme ΣIIIa):
4,10
Krümmungsradius mittlere Bildschale:
-224,20
Deformationskonstanten
Hauptspiegel:
-1,04
Fangspiegel:
-3,16
Sekundärfokus
astigm. Differenz (Seidelsumme ΣIIIa):
3,66
Deformationskonstante
Deformationskonstante Fangspiegel:
-2,78
◀ Blende III Liesmich
Liesmich
Blende 3.0.0
Berechnungen fuer Spiegelsysteme

(c) 1998-2000 Dirk Strangfeld, Jan Barnholt


WAS IST DAS

Blende III berechnet Streulichtblenden und Vignettierung fuer
zweispiegelige Teleskope. Aus den Eingabewerten ergeben sich
Spiegelabstand, Fangspiegel- und Bohrungsdurchmesser, Tubusblende
sowie Lage und Groesse der Blenden 2, 3 und 4 -- wahlweise nach
F. Sauer (zwei Blenden) oder nach Prof. H. Schmidt (drei Blenden).


BENUTZUNG

Alle Angaben in Millimetern. Die sieben Eingabefelder werden mit
<TAB> gewechselt; keines darf leer bleiben. Der Rechner-Knopf
startet die Berechnung, der Disketten-Knopf sichert alle Werte
als Textdatei.

Die Ergebnisse stehen auf fuenf Karteikarten: Allgemein,
2-Blenden Reflektor, 3-Blenden Reflektor, RC-Reflektor und
Cassegrain. Unter Optionen -> "Erlaeuterungen anzeigen"
(Befehl-H) erscheint zu jedem Eingabefeld eine kurze Erklaerung,
sobald die Maus darueber steht.


Alle Formeln und Berechnungen in diesem Programm sind Dirks Werk.
Ruhe in Frieden, Buddy.
